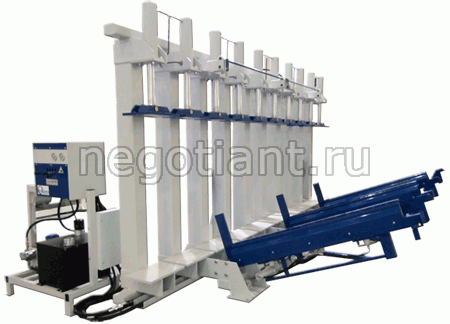

Гидравлический пресс для бруса Антей с устройством автоматизированной загрузки
Тяжёлые гидравлические прессы модельного ряда "Антей", с устройством автоматизированной загрузки пакета заготовок, предназначены для изготовления клееных конструкций из древесины толщиной до 210/270/320 мм. в зависимости от модели пресса.
Особенности и преимущества пресса с устройством автоматизированной загрузки пакета заготовок
- Загрузка и выгрузка пакета заготовок производится посредством загрузочной платформы, состоящей из фронтальных поворотных прижимных блоков, с гидроприводом подъёма-опускания. Каждый фронтальный прижимной блок оснащён прижимной балкой с 2-мя гидроцилиндрами, служащей для выравнивания и прижима пакета заготовок.
- Сварная конструкция пресса состоит из толстостенных профильных труб. Нижняя опорная поверхность выполнена из фрезерованных стальных плит, опирающихся на балку из профильной трубы и косынок.
- Гидросистема пресса приводится в действие гидростанцией, установленной в пульте управления.
- Пульт управления позволяет вводить в работу одновременно и последовательно: левую половину пресса, правую половину пресса, фронтальные прижимные блоки, все цилиндры одновременно, или каждые в отдельности. Каждый вертикальный гидроцилиндр и фронтальный прижим оснащен краном для запирания. Это даёт возможность склеивать несколько пакетов различного размера одновременно. Усилие сжатия может регулироваться на всех блоках прессования одновременно, или каждом в отдельности. Выбранное давление фиксируется по показаниям манометра посредством гидрозамков.
- Для компенсации осадки пакета на левую и правую группы вертикальных гидроцилиндров установлены гидроаккумуляторы.
Допонительные опции
- Комплект интегрированных неприводных роликов для разгрузки пакета готовой продукции
Технические характеристики гидравлического пресса для бруса Антей-210 с устройством автоматизированной загрузки
| Параметры | Антей-210/6М | Антей-210/9М | Антей-210/12М |
| максимальный размер пакета заготовок, мм | 6'150х1'540х210 |
9'150х1'540х210 |
12'150х1'540х210 |
| удельное давление при макс. размере бруса, кг/см2 |
11,8 |
11,9 |
|
| суммарное усилие прессования, кгс |
151'970 | 303'950 |
|
| минимальная ширина заготовки (в станд. исполнении), мм |
90 |
90 | 90 |
| количество прессующих цилиндров, шт |
8 |
16 |
|
| макс. давление каждого прессующего цилиндра, кг |
19'000 |
19'000 |
19'000 |
| ход штока прессующего цилиндра, мм |
300 |
300 |
300 |
| количество фронтальных прижимных блоков, шт |
5 |
8 |
|
| макс. давление прижимного блока, кг |
2'200 |
2'200 |
2'200 |
| количество цилиндров на прижимном блоке, шт |
2 |
2 |
2 |
| ход штока цилиндра прижимного блока, мм |
120 |
120 |
120 |
| мощность электропривода гидростанции, кВт |
5,5 |
11 |
11 |
| макс. давление гидростанции, бар |
200 |
200 |
200 |
| габаритные размеры пресса (при поднятом загрузчике), м | 6,9 х 2,4 х 1,1 | 9,9 х 2,4 х 1,1 | 12,9х2,4х1,1 |
Технические характеристики гидравлического пресса для бруса Антей-270 с устройством автоматизированной загрузки
| Параметры | Антей-270/6М | Антей-270/9М | Антей-270/12М |
| максимальный размер пакета заготовок, мм | 6'150х1'540х270 | 9'150х1'540х270 | 12'150х1'540х270 |
| удельное давление при макс. размере бруса, кг/см2 |
11,4 |
11,5 | 11,6 |
| суммарное усилие прессования, кгс |
189'970 |
284'950 | 379'940 |
| минимальная ширина заготовки (в станд. исполнении), мм |
150 |
150 | 150 |
| количество прессующих цилиндров, шт |
10 |
15 | 20 |
| макс. давление каждого прессующего цилиндра, кг |
19'000 |
19'000 | 19'000 |
| ход штока прессующего цилиндра, мм |
300 |
300 | 300 |
| количество фронтальных прижимных блоков, шт |
5 |
8 | 10 |
| макс. давление прижимного блока, кг |
2'200 |
2'200 | 2'200 |
| количество цилиндров на прижимном блоке, шт |
2 |
2 | 2 |
| ход штока цилиндра прижимного блока, мм |
120 |
120 | 120 |
| мощность электропривода гидростанции, кВт |
5,5 |
11 | 11 |
| макс. давление гидростанции, бар |
200 |
200 | 200 |
| габаритные размеры пресса (при поднятом загрузчике), м | 8,2х2,4х1,1 | 10,2х2,4х1,1 | 12,4х2,4х1,1 |
Технические характеристики гидравлического пресса для бруса Антей-320 с устройством автоматизированной загрузки
| Параметры | Антей-320/6М | Антей-320/12М | Антей-320/18М |
| максимальный размер пакета заготовок, мм | 6'150х1'540х320 |
12'150х1'540х320 |
18'150х1'540х320 |
| удельное давление при макс. размере бруса, кг/см2 |
11,6 |
11,7 |
10,5 |
| суммарное усилие прессования, кгс |
227'960 |
455'930 |
607'900 |
| минимальная ширина заготовки (в станд. исполнении), мм |
200 |
200 |
200 |
| количество прессующих цилиндров, шт |
12 |
24 |
32 |
| макс. давление каждого прессующего цилиндра, кг |
19'000 |
19'000 |
19'000 |
| ход штока прессующего цилиндра, мм |
300 |
300 |
300 |
| количество фронтальных прижимных блоков, шт |
6 |
12 |
18 |
| макс. давление прижимного блока, кг |
2'200 |
2'200 |
2'200 |
| количество цилиндров на прижимном блоке, шт |
2 |
2 |
2 |
| ход штока цилиндра прижимного блока, мм |
120 |
120 |
120 |
| мощность электропривода гидростанции, кВт |
5,5 |
11 |
|
| макс. давление гидростанции, бар |
200 |
200 |
200 |
| габаритные размеры пресса (при поднятом загрузчике), м | 6,9х1,1х2,4 | 12,4х2,4х1,3 | 12,4х2,4х1,3 |
Гарантия 12 месяцев.
