Форматно-раскроечный станок SI 400 ЕР Class

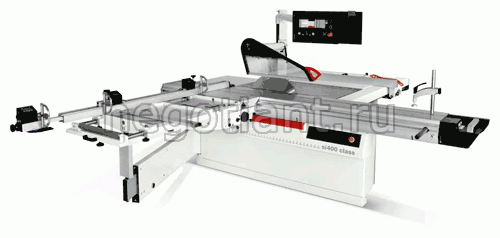

Форматно-раскроечный станок модели SI 400 ЕР Class. Производство SCM (Италия)

форматно раскроечный станок

Стандартная комплектация станка

Алюминиевая пильная каретка длиной 3200 мм, перемещающаяся по стальным, прямым призматическим направляющим, запрессованным в каретку;
Расширительный стол, в комплекте с алюминиевой линейкой с возможностью быстрого позиционирования при выполнении угловых резов;
Удлинение стола на выходе;
Параллельный упор с микрометрический регулировкой, макс. ширина реза 1270 мм, перемещение по цилиндрической направляющей 50 мм;
Независимый блок подрезной пилы и электронными регулировками;
Электронный пульт управления "Easy"

Электронный программатор для управления по 4-м осям (настройка по 5-й оси - опция): настройка подъмема и наклона пил, настройка подрезного диска по вертикали и горизонтали. Осуществляется с помощью клавиатуры и 7 дюймового цветного ЖК-дисплея 16:9. Память на 300 рабочих программ и возможность создания базы данных для пильных дисков.

Пульт управления является подвижным и имеет верхнее расположение. Снабжен планшетом. Облегчение работы оператора посредствам электронного управления

Позволяет:
При наклоне пилы выбрать правильное положение перекидного упора на телескопической упорной линейке или правильное положение параллельной направляющей линейки.
Выбрать правильное положение перекидного упора на телескопической упорной линейке, когда она установлена под углом (при наклоне пилы и без наклона)

Кнопки аварийного выключения станка на передней панели;
Кнопки аварийного выключения станка со стороны параллельной направляющей;
Эксцентриковый прижим, удлинение рабочего стола на выходе;
Электромагнитная защита двигателя от перегрузок;
Прямой пуск электродвигателя.
Подвесной кожух пилы;
Автоматический тормоз двигателя основной пилы;
Основной выключатель, запираемый на навесной замок;
Трансформатор вспомогательных сетей 10 Вольт;
Нормы безопасности СЕ.

Компоновка форматно-раскроечного станка модели SI 400 ЕР Class

01.07.39 SI400 EP CLASS - форматно-раскроечный станок с программатором (вариант CE)
57.00.42 Линейка с 3 жидкокристаллическими датчиками (индикаторами) положения перекидных упоров. Каждый упор снабжен датчиком (индикатором) с системой считывания по магнитной ленте и отображением размеров на жидкокристаллическом дисплее
95.11.06 Кнопки пуска-остановки на подвижной каретке для пуска и остановки основного и подрезного узлов
97.04.68 Электродвигатель 9 кВт Гц50 (11 кВт Гц60)с автоматическим пуском «звезда-треугольник»: - [S1] 7,5кВт 10л.с. 50Гц (8,8кВт 12л.с. 60ГЦ)- [S6-40%] 9кВт 12л.с. 50Гц (11кВт 15л.с. 60Гц)

Технические характеристики станка

Длина реза	3200 мм
Наклон пильного диска	0 - 45°
Максимальная высота пропила для диска (400 мм ´ 90°)	140 мм
Максимальная высота пропила для диска (400 мм ´ 45°)	97 мм
Частота вращения основного пильного диска	3000-4000-5000 об/мин
Частота вращения подрезного диска	8500 об/мин
Диаметр аспирационного патрубка на станине станка	120 мм
Мощность двигателя основной пилы	7,5 кВт
