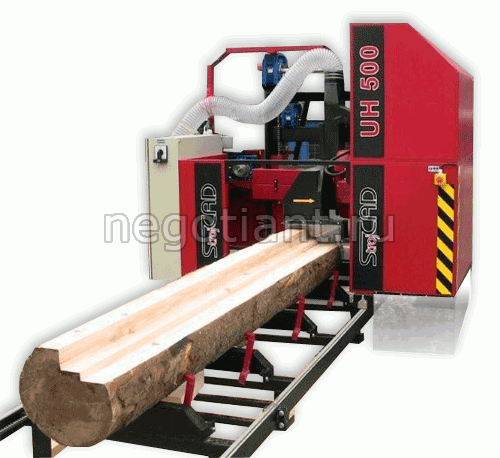

Пилорама однодисковая UH 500

Пилорама однодисковая для радиального раскроя модели UH 500. Производство StrojCAD ( Cловакия)

Однодисковый бревнопильный станок для радиального раскроя брёвен угловым способом с использованием механизма автоматического поворота пильного блока

Автоматический поворотный пильный блок позволяет значительно снизить расходы на распиловку за счёт экономии электроэнергии и расходных материалов.

Идеальное качество поверхности пиломатериалов, отклонения от геометрии ±0,5 мм.

В начале резания пила находится в горизонтальном положении. Во время движения вперед выполняется горизонтальный рез по длине бревна. На конце бревна пила поворачивается в вертикальное положение. Во время обратного движения надрезанная часть отделяется вертикальным резанием. Далее следует поворот пилы в горизонтальное положение и повторение цикла резания. Таким образом происходит раскрой бревна на обрезной пиломатериал требуемого сечения.

Скорость и точность установки ширины и глубины реза обеспечивает микропроцессорный блок OMRON, управляющий смещением пильного блока по осям X и Y. Поворот пильного блока происходит посредством электромотора с инвертором частоты вращения, исключающим появление ударных нагрузок при повороте. Жесткие фиксирующие упоры гарантируют точное положение пилы, что подтверждено многолетним опытом эксплуатации данного типа станков.

Конструкция станка позволяет использовать пилы в диапазоне 400-550 мм. Благодаря этому есть возможность выбора пилы в зависимости от требуемого сортамента пиломатериала (предпочитая более тонкие пилы для меньших сечений). Максимальное сечение при пиле Ø 550 мм составляет 200X200 мм (минимальный размер практически неограничен).

Стандартная комплектация:

• Пильная голова с автоматизированным управлением циклом резания процессором OMRON;
• Станина;
• Подъёмные ролики в количестве 4-х штук;
• Зажим бревна в количестве 6-ти штук

Технические характеристики пилорамы

ГИДРАВЛИЧЕСКАЯ ВЕРСИЯ СТАНКА

Стандартная комплектация:

• гидрозажимы с функцией вертикального выравнивания бревна -4 шт.
• кантователь манипуляторного типа с двумя гидроцилиндрами -1 шт.
• гидравлическая упорная центрирующая планка — 2 шт.
• гидростанция с пультом управления

Пульт управления гидроагрегатами и гидростанция	кантователь манипуляторного типа

Технические характеристики:

Опции для гидравлической версии станка

• гидрозагрузчик 2 лапы
• гидрозагрузчик 3 лапы
• гидрозажим
• цепной кантователь (одна ветка)

ВНИМАНИЕ! Установка гидравлики на уже купленную стандартную версию станка невозможна!

Дополнительное оснащение станков (доступно для обеих версий станка)

• Лазер с держателем
• Подъёмный ролик
• "Зимний пакет" (автоматическая система подогрева электронных компонентов при низких температурах)

Пильные диски

Дополнительное оборудование

• Автоматический заточной станок BUHS 800К
• Ручной заточной станок BU 2001
• Аспирация MULTYALFA 2 (Италия)
• Шланг диам. 160 мм, метр

По желанию заказчика пилорамы могут быть поставлены с возможностью распиловки бревна максимальной длиной от 4,2 до 10,2 м с различными вариантами доукомплектации.

Пуско-наладочные работы и обучение персонала включены в стоимость станка. Гарантийный срок на оборудование составляет 2 года.
